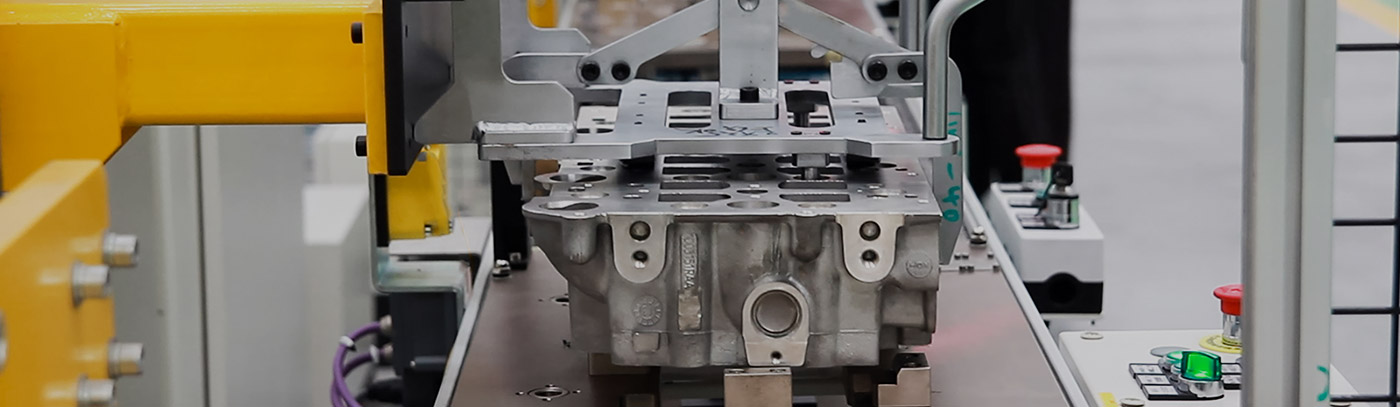

在进行产品设计时，应首先考虑零件的实际应用场景。铝压铸件不仅可以承担结构功能，还能够提供良好的外观效果，因此已成为许多传统材料的重要替代方案。

随着现代制造技术的发展，压铸工艺已经能够实现更复杂的结构设计。压铸件不仅具有良好的结构强度，同时也具备优异的外观质量。

在设计阶段，应明确零件在压铸生产中的用途。这有助于选择合适的材料，并根据功能需求确定合理的设计参数和尺寸公差。同时，还应考虑零件的耐腐蚀性能、强度重量比、导电性以及其他关键性能指标。

在实际项目中，如果对性能需求界定不清，客户往往会为远超实际需求的质量和强度支付额外成本。因此，充分理解零件的功能用途，有助于更好地优化压铸设计并降低生产成本。

对于内部结构件而言，外观通常不是关键因素；但对于外壳、罩体等外部零件，外观质量则非常重要。

终端用户通常更偏好外观精致的产品。因此，即使零件具有良好的性能，产品外观仍然会对消费者选择产生重要影响。因此，外部压铸件通常需要具有良好的表面质量和美观的外观。

在设计阶段，应提前规划所需的表面处理方式，例如喷涂、电镀或阳极氧化等。优良的表面处理不仅能够提升产品外观，还可以增强其对环境因素（如湿度、腐蚀或恶劣天气）的抵抗能力。

铝压铸件的装配方式可能较为简单，也可能非常复杂，这主要取决于零件结构的复杂程度。传统压铸设备在结构成型方面存在一定限制，因此某些复杂细节难以一次成型。

在这种情况下，可以将复杂零件拆分为多个部分，然后在铸造完成后通过合适的装配方式进行连接。常见的压铸件装配方式包括：

• 紧固件连接
• 螺纹连接
• 焊接
• 嵌件装配
• 钻孔或后加工装配



在开始设计之前，应提前确定零件所采用的装配方式，因为装配方式会直接影响结构设计、模具方案以及制造成本。

在项目开始之前，应进行详细的成本预算分析。预算因素会直接影响制造过程中的材料选择、结构设计和生产工艺。

经验丰富的设计人员可以在保证产品质量的前提下，有效降低压铸成本。合理的设计能够避免过度设计，从而减少不必要的制造成本。

例如，通过合理设计减重槽或空腔结构，可以在不影响产品性能的情况下减轻零件重量，同时降低材料成本。此外，减少不必要的尖角或复杂结构，也可以降低模具制造和铸造工艺的难度。

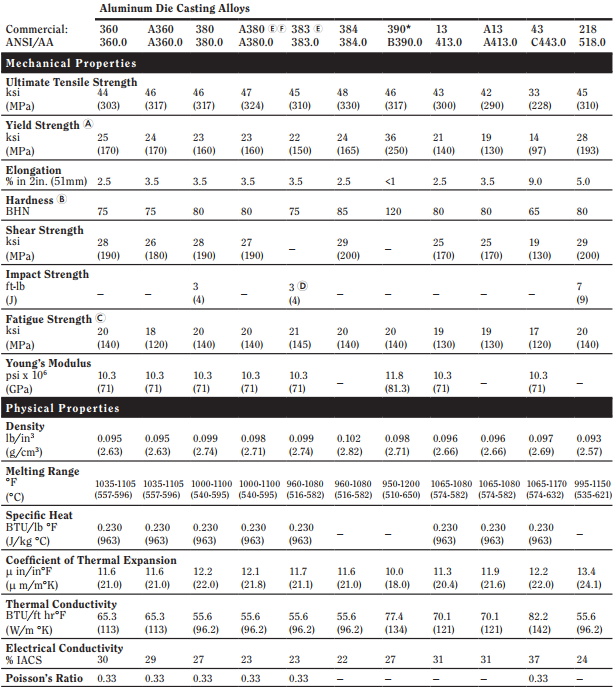

材料选择会对产品设计产生显著影响。每一种铝合金都具有不同的性能特点和应用限制，因此需要根据实际需求进行合理选择。

不同铝合金在重量、流动性、强度、电导率、熔点等方面都存在差异。但并非所有铝合金都适合用于压铸工艺。

常见的压铸铝合金包括：

• A380
• A383（ADC12)
• A413



此外，还有其他多种铝合金可供选择。具体材料应根据产品性能需求、生产工艺以及预算要求进行选择。

拔模角是铝压铸设计中的重要参数之一。它指的是模具型芯或型腔表面相对于脱模方向设置的斜度，也称为脱模斜度。

设计时必须提供足够的拔模角，否则铸件在凝固后将难以从模具中脱出，甚至可能损坏零件或模具。

在计算拔模角时，应考虑以下因素：

• 大多数几何结构都需要设置合理的拔模角
• 内壁通常需要比外壁更大的拔模角
• 不同铝合金对拔模角的要求可能不同
• 若需要较小的拔模角，则必须提高加工精度，这通常会增加制造成本
• 因此，除非有特殊要求，一般不建议采用过小的拔模角。

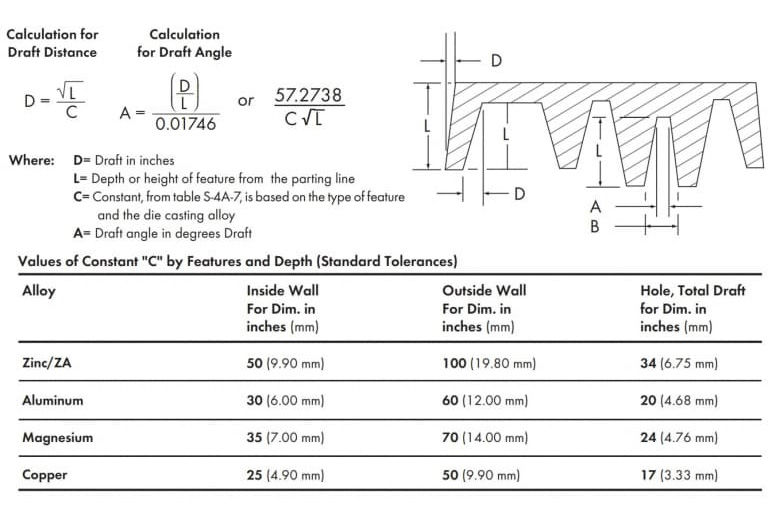

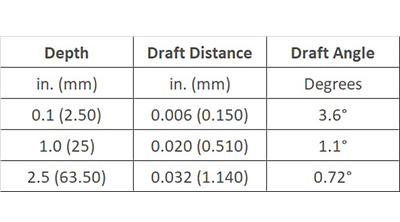

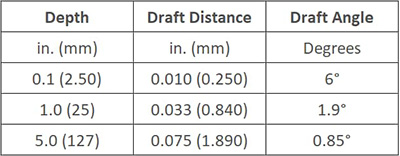

下面将说明不同深度铝铸件内表面拔模角的标准公差

任何合金的标准公差都可以使用以下方程计算

如果需要更小的拔模角，则必须采用更严格的公差控制。但这也意味着更高的加工精度要求和更高的制造成本。因此，除非产品确有特殊要求，一般不建议采用过于严格的公差标准。

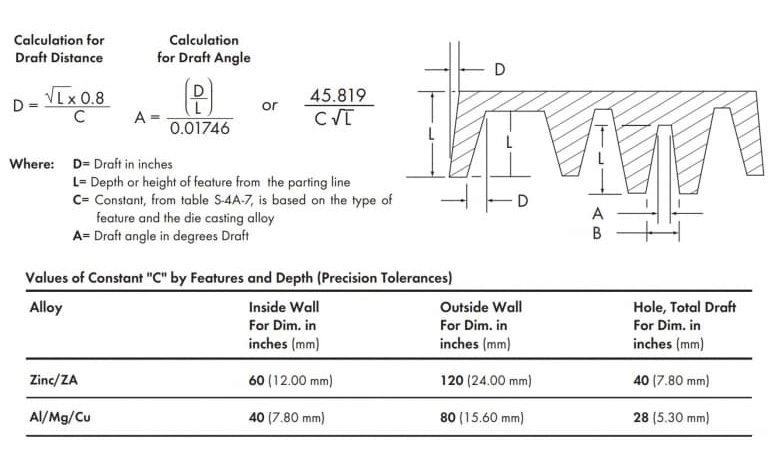

不同深度铝铸件内表面拔模角的精密公差如下所示

以下公式用于计算零件的精密公差

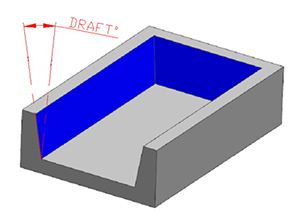

需要说明的是，为了便于理解，上图中的拔模角示意已进行了放大处理。

在实际零件中，拔模角通常非常小，肉眼往往不易直接察觉。

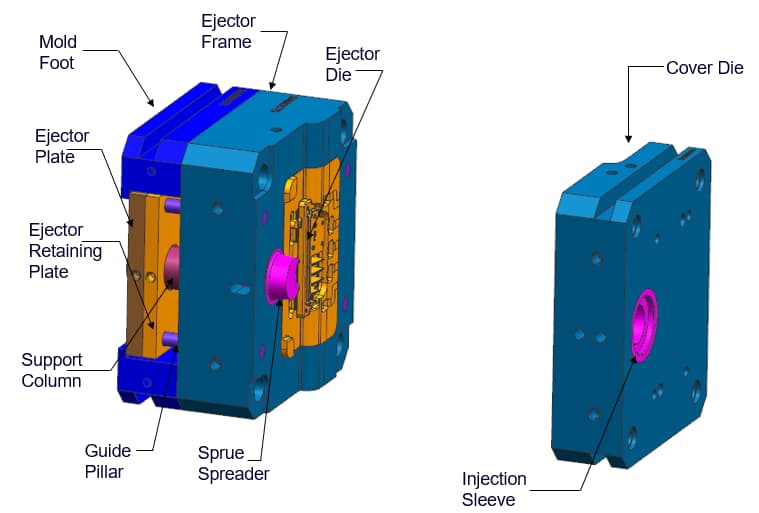

动模和定模之间的协调设计对压铸工艺至关重要。如果两者之间配合不当，会影响铝压铸生产的稳定性和尺寸精度。

一般来说，定模结构相对简单，而动模结构较为复杂，因为动模需要容纳更多部件。当金属液注入模具时，如果受力控制不当，模芯可能发生位移，从而导致零件尺寸偏差。

动模部件的公差通常与线性尺寸公差和投影面积公差有关。线性尺寸公差通常指滑块或模芯长度方向的公差，而投影面积公差则与模具受力面积相关。

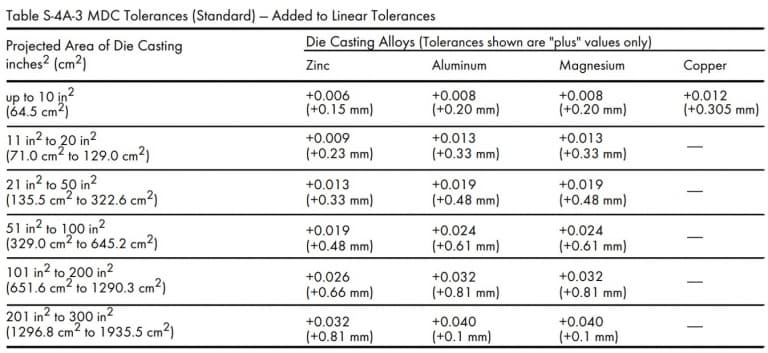

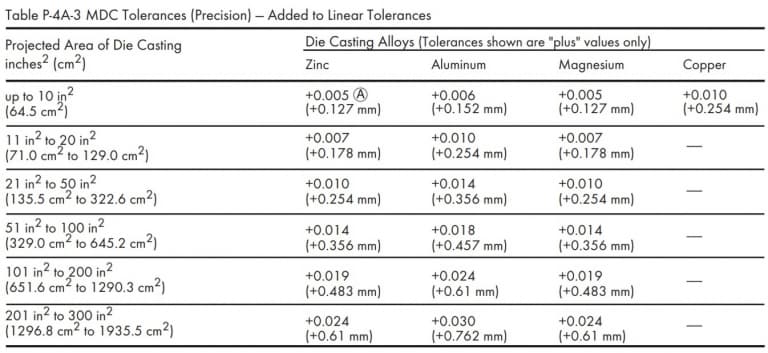

由于压铸设备的结构,在生产过程中只能允许相对较大或正的公差。根据某些预计面积变量,标准公差和精度公差如下。NADCA 指南。

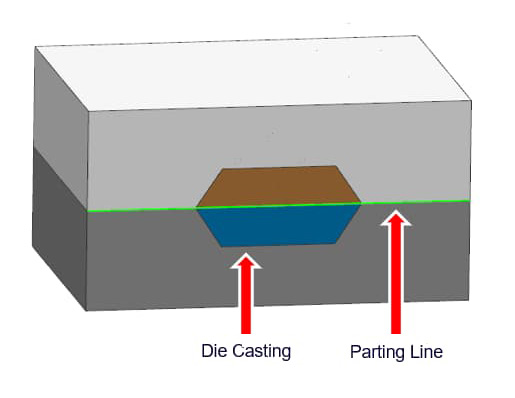

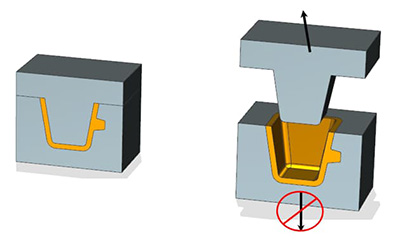

分型线是模具两半结合并形成完整铸件结构的位置。在压铸过程中，分型线的存在是不可避免的。

分型线不仅区分动模与定模，还会影响铸件外观和飞边产生。当金属液在高压下注入模具时，如果模具在分型线处产生微小分离，就可能形成飞边。

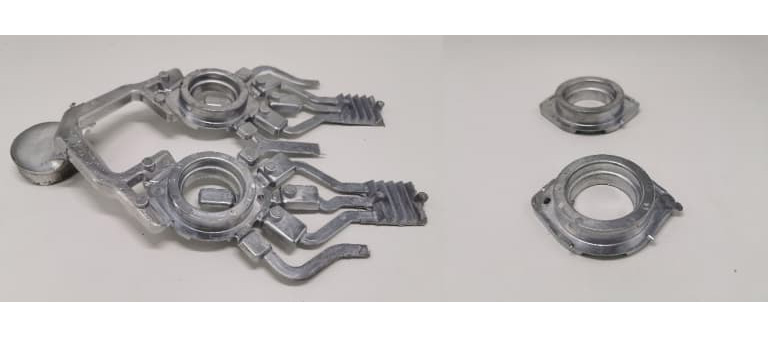

飞边通常需要通过后续加工进行去除，包括去除溢流口、浇口和多余金属。因此，在设计阶段合理控制分型线公差非常重要。

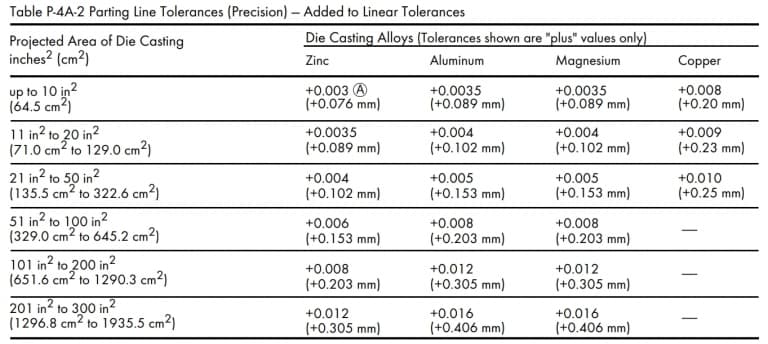

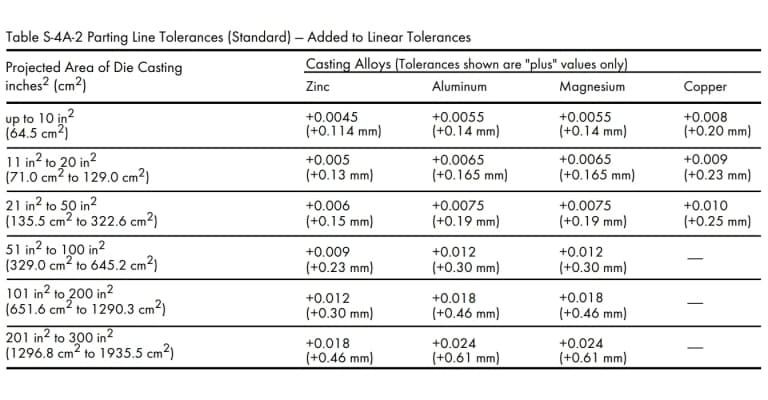

分型线公差通常与模具投影面积有关。当零件投影面积较大时，可能需要更高的锁模力来保证模具闭合。

如果压铸件的投影面积超过 300 平方英寸（约 1935 cm²），建议与压铸制造商进行沟通，以确定合理的设计参数。

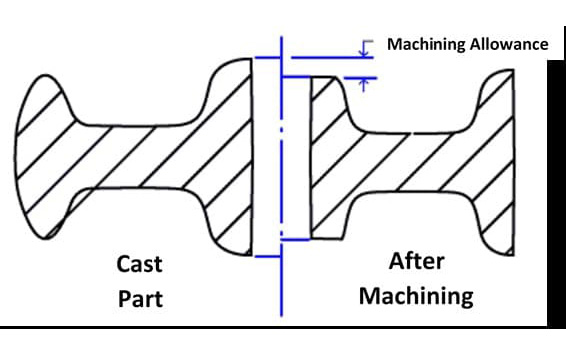

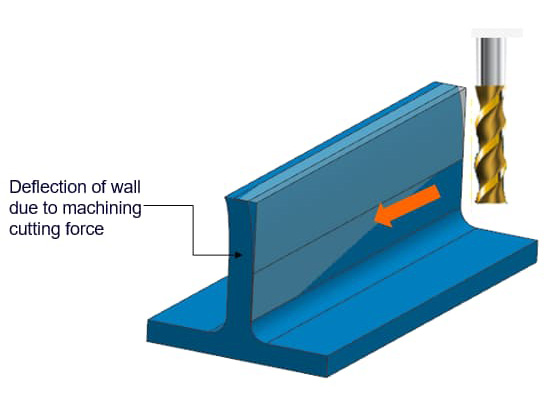

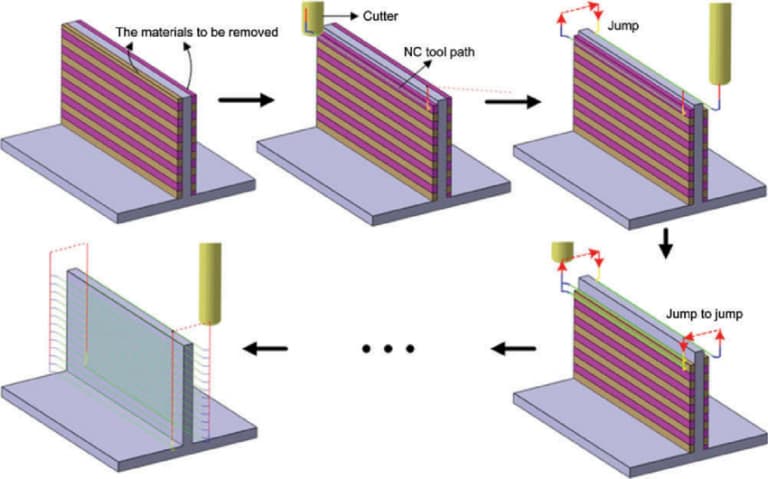

加工余量是指铝压铸件在后续机械加工过程中可被去除的材料量。由于铸件表面粗糙度和尺寸精度可能与设计值存在差异，因此通常需要进行二次加工。

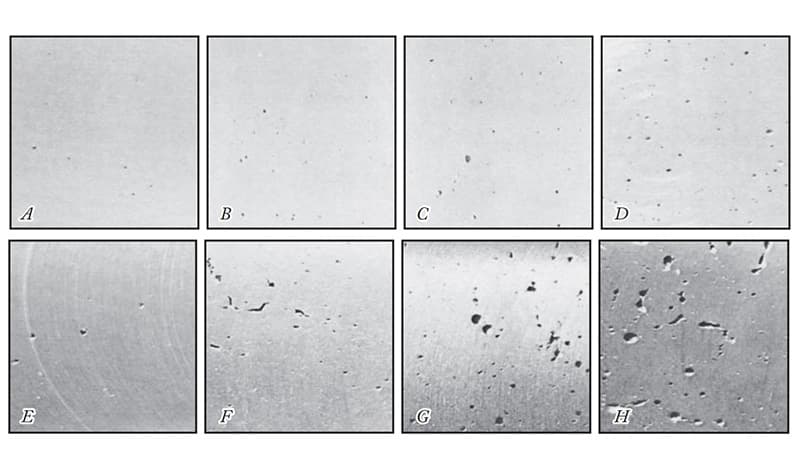

通常情况下，铸件最致密的区域位于表面附近。因此，在设计加工余量时，应避免过度加工而进入内部较为疏松的区域。

加工余量过小，可能无法满足表面质量要求；加工余量过大，则会增加加工时间和制造成本。因此，应在设计阶段合理确定加工余量。

一般建议最小加工余量为 0.25 mm（0.010 英寸），以减少刀具磨损并降低孔隙暴露的风险。

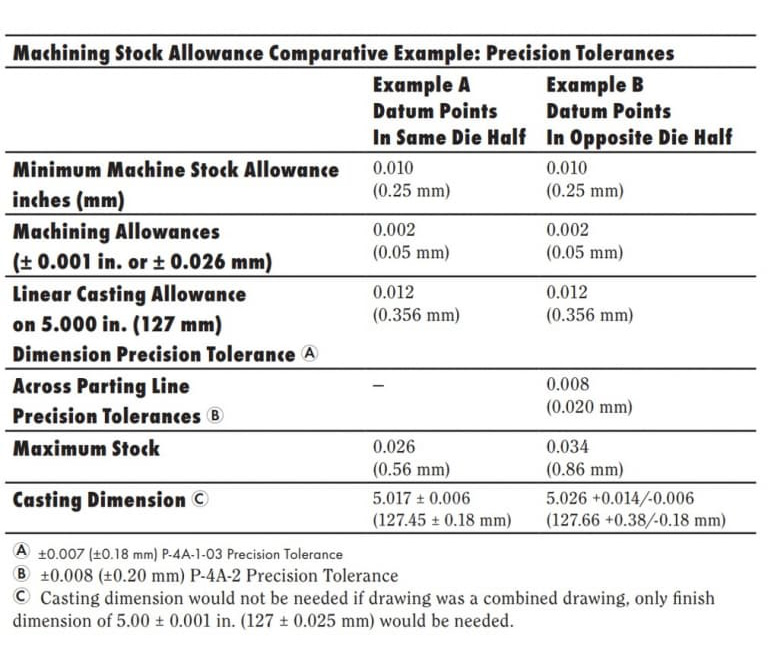

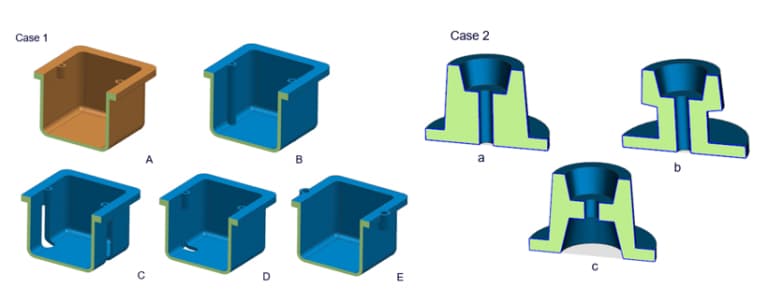

以下是两个不同参考点位置加工余量的比较示例。

然而,对于扁平和大部件,还需要进行一些额外的考虑。在这种情况下,您可以咨询您的脚轮以确保加工余量值。

在设计铝压铸件时，应尽量保持壁厚均匀。均匀的壁厚有利于金属液的流动和均匀凝固，从而提高铸件质量。

如果设计中必须存在不同壁厚，则应通过圆角或圆弧过渡来实现厚度变化，而不应出现突然变化。

一般情况下，铝压铸件的常见壁厚范围为：2.0 mm – 3.5 mm

具体壁厚还应根据零件尺寸、结构复杂度和应用要求进行调整。对于较小的零件，有时可实现 0.5 mm 左右的薄壁结构。

然而,小型和大型铝铸件的最大和最小壁厚可能存在例外。如果您遇到任何问题,您可以咨询您的铸造厂。

过厚的壁会延长冷却时间，并可能导致收缩缺陷；过薄的壁则可能降低结构刚性。

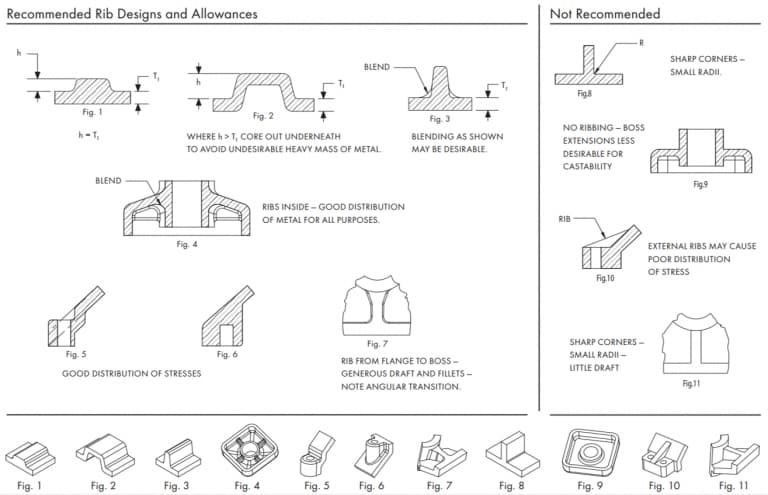

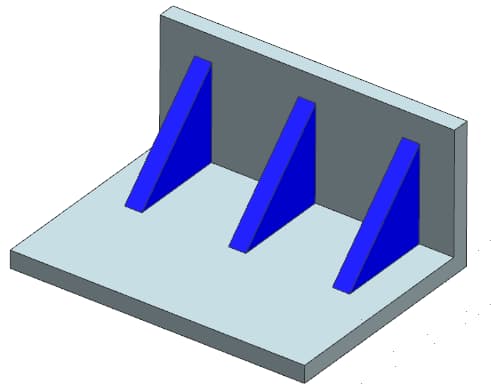

对于薄壁结构，可以通过增加加强筋来提高结构强度和稳定性。

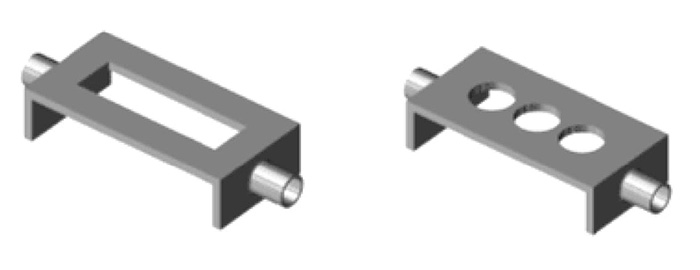

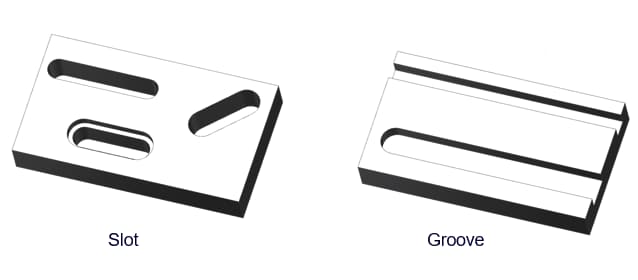

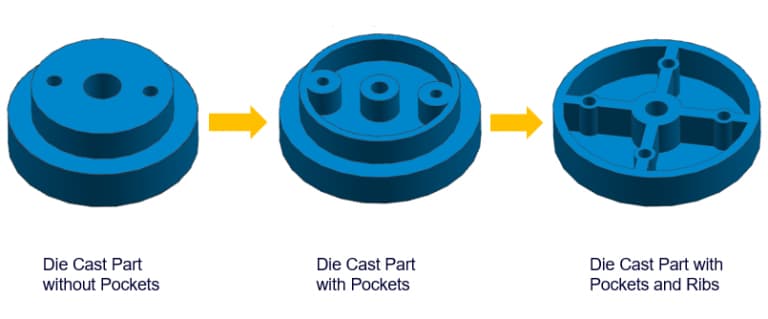

在轻量化设计中，减重腔和槽结构是两种常见的设计特征。这些结构可以在不影响零件结构强度和完整性的情况下，有效减少材料使用量，从而降低零件重量。

所谓减重腔结构，通常是在加强筋之间设计中空区域，以减少材料用量并降低零件重量。加强筋之间的部分通常不承担主要结构功能，因此可以在保证强度的前提下进行适当的材料减除。

在设计减重结构时，应注意以下几点：

• 避免出现尖锐边缘，应尽量采用较大的圆角过渡。推荐最小圆角半径为 0.06 英寸（1.524 mm）。

• 保持减重结构周围的壁厚均匀，并尽量接近推荐壁厚范围。

• 为减重结构提供合理的拔模角，以确保零件能够顺利脱模。




减重腔是另一种常见的轻量化设计方法。通过在较厚区域设计空腔结构，可以减少材料用量并降低零件重量。

然而，减重腔结构有时会导致局部收缩不均匀。因此，在设计时需要合理确定空腔的位置和尺寸。

可以通过增加加强筋来提高空腔区域的结构刚度，同时改善金属液的流动状态。减少材料使用量不仅可以降低重量，还能够提高冷却速度，从而缩短生产周期。

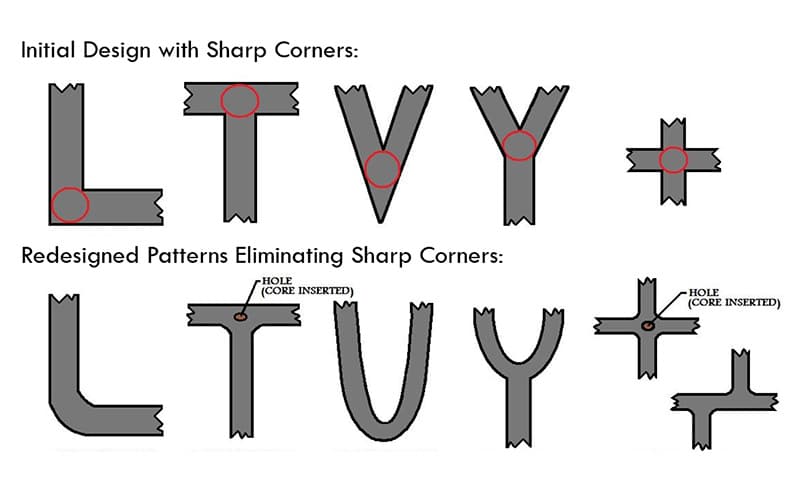

• 当两个相交表面形成尖角时，应采用圆角或圆弧过渡，以避免应力集中。

• 在模具分型线上的某些边缘位置通常不需要额外设置圆角。

• 对于垂直于分型线的圆角，应提供足够的拔模角，以便顺利脱模。

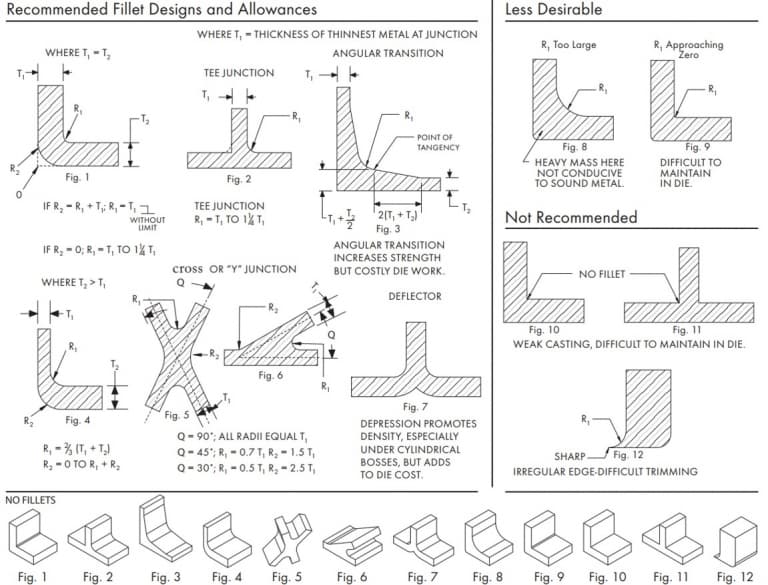

您可以按照以下指南设计零件的圆角/半径。

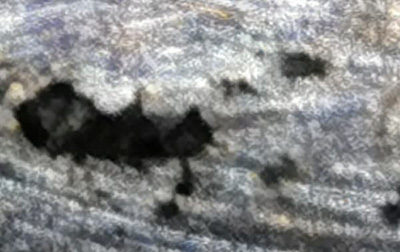

设计人员可以通过以下方式降低收缩风险：

• 避免局部截面过厚，尽量采用较薄且均匀的壁厚结构。

• 在结构中增加加强筋，以改善金属流动并降低收缩倾向。

• 在必要位置增加压缩销或冷却结构，以减少局部收缩

在设计凸台时，应注意以下原则：

• 如果需要设置孔位，建议在凸台中心设计孔结构，以保持均匀壁厚。

• 在凸台与主体连接处设置较大的圆角，以改善金属流动。

• 可增加加强筋，以提高凸台填充效果和结构强度。

• 应提供合理的排气和拔模角，以便零件顺利脱模。



这是一个简短的视频,解释了升高的平台在压铸中的应用和设计过程。

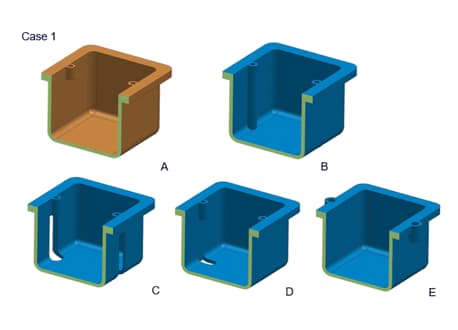

在设计阶段，应尽量减少侧芯或滑块的使用。设计人员可以：

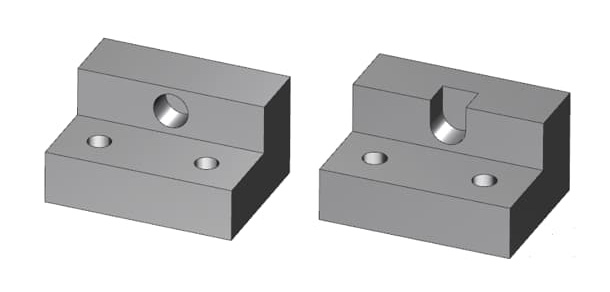

尝试将孔或结构方向调整为与脱模方向一致；

重新设计零件结构，以消除倒扣或侧向结构；

通过合理结构设计减少对滑块的依赖。

在某些情况下，引入侧芯或滑块可以减少后续机加工步骤，从而提高生产效率和产品一致性。

通过合理结构设计减少对滑块的依赖。

在某些情况下，引入侧芯或滑块可以减少后续机加工步骤，从而提高生产效率和产品一致性。

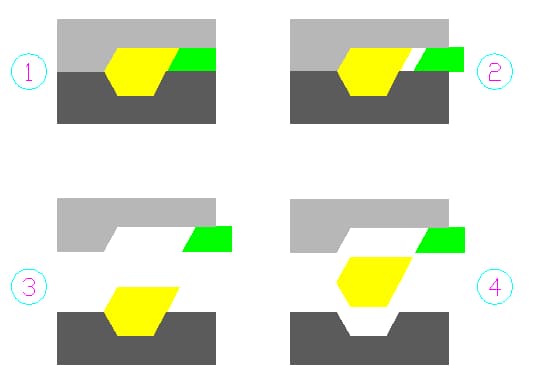

侧芯和滑块机构通常由斜销（斜导柱）或液压系统驱动。

斜销是一种机械装置，通过模具开合运动驱动滑块移动，因此无需额外动力系统，结构简单且成本较低。

然而，斜销机构通常只适用于行程较短的滑块。

对于复杂结构，可以采用液压驱动系统，以实现更大的滑块行程和更灵活的运动控制。

在实际设计中，应根据以下因素选择合适的机构：

• 生产批量
• 零件尺寸
• 模具结构复杂度
• 滑块行程要求
• 项目预算



建议在设计阶段与压铸制造商进行充分沟通，以获得更合理的侧芯或滑块设计方案。

压铸工艺可以较容易形成螺纹结构，但通常仅适用于对精度要求不高的外螺纹。

如果产品对螺纹精度有较高要求，可以通过后续机加工进行精加工。同时，螺纹尺寸应符合双方确认的标准螺纹规格。

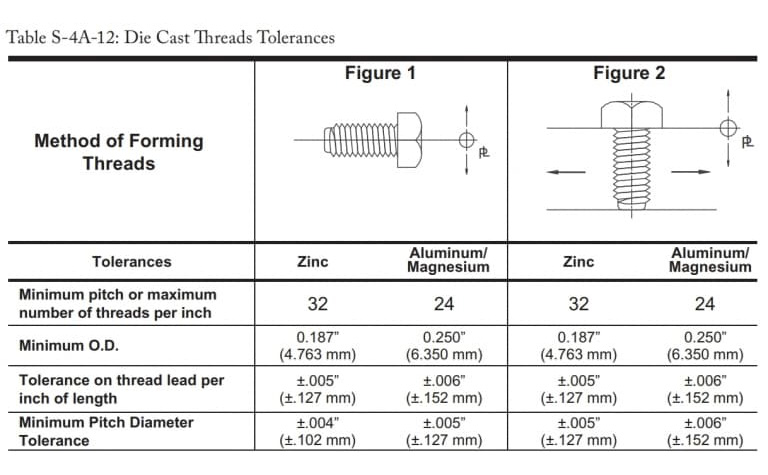

一些理想螺纹成型操作的最大和最小公差如下:

在设计压铸螺纹时，应注意以下原则：

• 可能需要进行额外修整，以去除螺纹上的毛刺。

• 尽量采用尺寸公差控制，而不是严格指定螺纹配合等级。

• 在分型线位置保持螺纹表面平滑，可以简化模具设计。

• 当需要更高精度的螺纹时，应咨询压铸制造商以确定合适的加工方案。

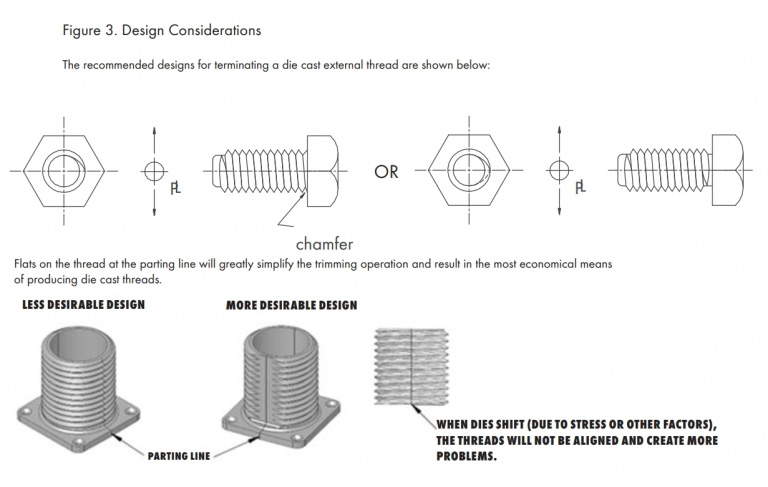

下图显示了推荐的外线程配置

在设计嵌件结构时，应注意以下事项：

• 明确压铸厂要求的嵌件规格和公差。由于模具间隙较小，嵌件通常需要较高的尺寸精度。
• 如果客户提供嵌件，应与压铸厂确认其尺寸公差是否符合要求。不合适的公差可能损坏模具。
• 评估嵌件产生的应力，确保不会对零件的长期性能产生不良影响。
• 嵌件可以设计为具有锚固结构，以提高其在铝压铸件中的结合强度。
• 避免尖角或其他可能导致应力集中的结构。

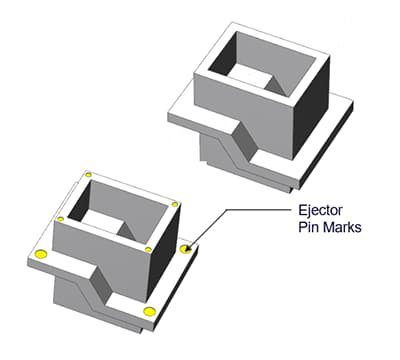

顶针用于将凝固后的铸件从模具中推出，同时可以在凝固过程中支撑铸件，以减少变形。

但顶针在顶出过程中通常会在铸件表面留下痕迹。

因此，在设计顶针位置时应注意：

• 顶针应布置在非功能区域，例如深腔底部、溢流口、凸台或加强筋底部。
• 避免在外观面设置顶针。
• 顶针痕迹通常控制在 0.381 mm（0.015 in） 以内。
• 顶针数量、尺寸和位置应由压铸工程师根据结构确定。



合理的模具设计可以减少顶针痕迹，但完全消除通常较困难，因此在设计阶段需要与制造商进行沟通。

另外,请注意,顶部销钉周围会形成条纹。通常,除非客户反对,否则不会出现条纹。顶销的边缘可以压平,以尽量减少其影响。

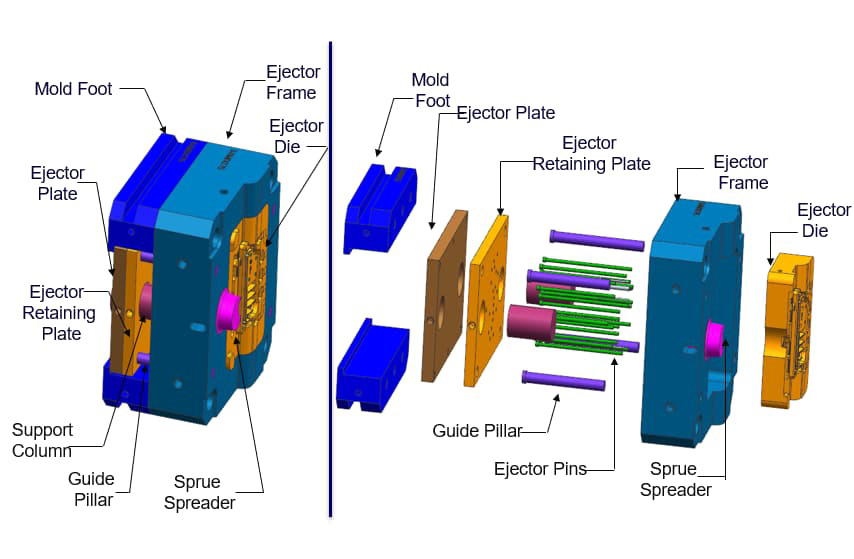

顶出板通常用于安装顶针，并将顶出力均匀传递到多个顶针上。

在某些特殊结构中，顶出板也可以直接用于顶出铸件。这种方式的优点是不会像顶针那样在铸件表面留下明显痕迹。

但这种设计通常只适用于特定结构。

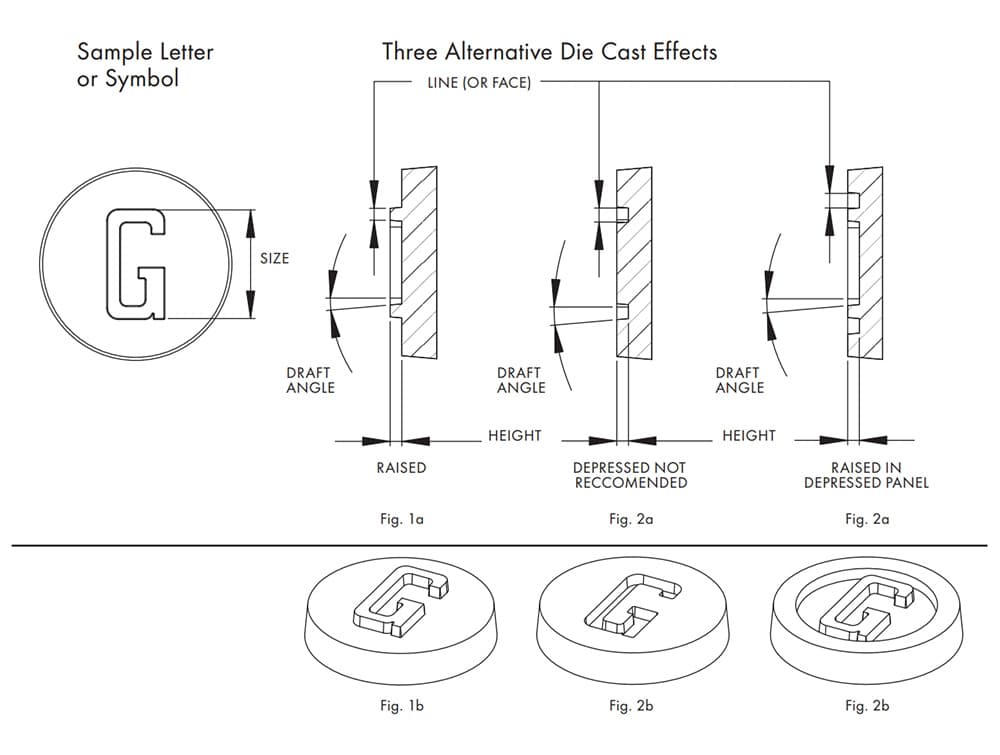

在设计压铸文字或图案时，应注意以下原则：

• 文字或图案的最小线宽应不小于 0.254 mm（0.010 英寸）。
• 字符高度应小于或等于线宽。
• 避免过于复杂或细小的字体，否则在铸造过程中可能无法清晰成型。
• 建议为文字结构提供适当的拔模角，通常不小于 10°。



遵循以上设计原则可以提高压铸标识的成型质量。如果存在特殊设计需求，应在设计阶段与压铸制造商进行沟通。
